甲烷CH4

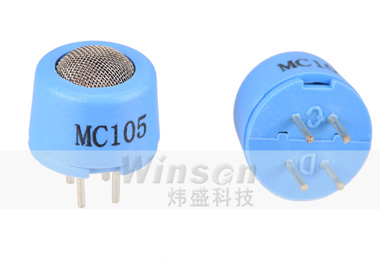

MC105B催化燃烧式气体传感器
-
- 产品描述
-
MC105型催化燃烧式气体传感器根据催化燃烧效应的原理工作，由检测元件和补偿元件配对组成电桥的两个臂，遇可燃性气体时检测元件电阻升高，桥路输出电压变化，该电压变量随气体浓度增大而成正比例增大，补偿元件起参比及温湿度补偿作用。
- 气体传感器特点
-
桥路输出电压呈线性
响应速度快
具有良好的重复性、选择性
元件工作稳定、可靠
优异的抗H2S、有机硅中毒能力
- 气体传感器应用
-
工业现场的天然气、液化气、煤气、烷类等可燃性气体及汽油、醇、酮、苯等有机溶剂蒸汽的浓度检测。可燃性气体泄漏报警器；可燃性气体探测器；气体浓度计。
技术指标
| 产品型号 |
MC105B |
|
| 产品类型 | 催化燃烧式气体传感器 | |
| 标准封装 | 塑料封装 | |
| 工作电压(V) | 2.5±0.1 | |
| 工作电流(mA) | 150±10 | |
| 灵敏度(mV) | 1%甲烷 | 15～45 |
| 1%丙烷 | 25～65 | |
| 线性度 | ≤5% | |
| 测量范围（%LEL） | 0～100 | |
| 响应时间 (90%) | ≤10s | |
| 恢复时间 (90%) | ≤30s | |
| 使用环境 | -40～+70℃， 低于95%RH | |
| 储存环境 |
-20～+70℃ ，低于95%RH |
|
| 防爆标志 |
ExdibⅠ |
|
使用注意事项：
1.手工焊接是更理想的方式，建议焊接条件如下：
1.1助焊剂：含氧量更少的松香助焊剂
1.2恒温烙铁
1.3温度：250°C
1.4时间：不大于3秒
2.使用波峰焊应满足的条件：
2.1助焊剂：含氧量更少的松香助焊剂
2.2速度：（1-2）米/分钟
2.3一次通过波峰焊机
