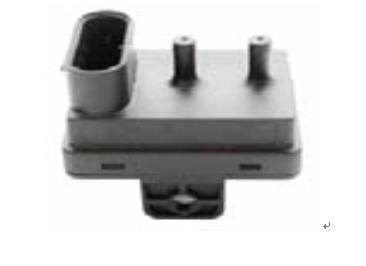

WPCK52系列压力传感器
-
- 产品描述
-
WPCK52系列压力传感器是专为CNG（压缩天然气）汽车开发的，采用设计先进、应用广泛的MEMS硅压力传感器，该传感器结合了先进的微机械加工技术，采用更新的CMOS信号调理电路，可以输出准确的、高精度的、与输入压力成比例的模拟信号。该产品经过校准和温度补偿后， 0℃～85℃的总误差（TEB）小于1.5%VFSS，-40°C～125°C的总误差 (TEB)小于3%VFSS。此外，传感器采用单电源5.0VDC供电。
- 传感器特点
-
绝压气路压力量程可选工作温度范围-40°C～125°C
- 主要应用
-
D06系统AC300系统MP48系统
技术指标
| 参数 | 外界条件 | 更小值 | 典型值 | 更大值 | 单位 | 备注 | |
| 供电电压 | TA = 25 °C | 4.75 | 5.0 | 5.25 | V | ||
| 输出电流 | TA = 25°C | 3.7 | 4.2 | 4.7 | mA | ||
| 更小输出（@5V 、20kPa 绝压） | TA = 25°C | 0.131 | 0.2 | 0.269 | V | ||
| 满量程输出（@5V、400kPa 绝压） | TA = 25°C | 4.731 | 4.8 | 4.869 | V | ||
| 满量程跨度（@5V） | TA = 25°C | 4.462 | 4.6 | 4.738 | V | ||
| 灵敏度 | 12.1 | mV/kPa | |||||
| 更小输出（@5V 、20kPa 绝压） | TA = 25°C | 0.131 | 0.2 | 0.269 | V | ||
| 满量程输出（@5V、250kPa 绝压） | TA = 25°C | 4.731 | 4.8 | 4.869 | V | ||
| 满量程跨度（@5V） | TA = 25°C | 4.462 | 4.6 | 4.738 | V | ||
| 灵敏度 | 20.4 | mV/kPa | |||||
| 总误差 | 0℃~85°C | ±1.5 | %VFSS | ||||
| -40℃~125℃ | ±3 | %VFSS | |||||
| 校准温度 | -20 | +85 | ℃ | ||||
| 工作温度 | -40 | +125 | ℃ | ||||
| 贮存温度 | -40 | +125 | ℃ | ||||
| 湿度 | TA = 25°C | 95 | %RH | 非冷凝情况下 | |||
| 过载压力 | TA = 25°C | 3X | FS | ||||
| 爆破压力 | TA = 25°C | 5X | FS | ||||
| 静电等级 | HBM | -5 | +5 | kv |
EN 61000-4-2 |
||
