干货 | MEMS传感器主要应用领域介绍

MEMS传感器是在微电子技术基础上发展起来的多学科交叉的前沿研究领域。经过四十多年的发展，已成为世界瞩目的重大科技领域之一。它涉及电子、机械、材料、物理学、化学、生物学、医学等多种学科与技术，具有广阔的应用前景。

>> 医疗

MEMS传感器应用于无创胎心检测，检测胎儿心率是一项技术性很强的工作，由于胎儿心率很快，在每分钟120～160次之间，用传统的听诊器甚至只有放大作用的超声多普勒仪，用人工计数很难测量准确。

而具有数字显示功能的超声多普勒胎心监护仪，价格昂贵，仅为少数大医院使用，在中、小型医院及广大的农村地区无法普及。此外，超声振动波作用于胎儿，会对胎儿产生很大的不利作用。尽管检测剂量很低，也属于有损探测范畴，不适于经常性、重复性的检查及家庭使用。

“基于VTI公司的MEMS加速度传感器，提出一种无创胎心检测方法，研制出一种简单易学、直观准确的介于胎心听诊器和多普勒胎儿监护仪之间的临床诊断和孕妇自检的医疗辅助仪器。通过加速度传感器将胎儿心率转换成模拟电压信号，经前置放大用的仪器放大器实现差值放大。然后进行滤波等一系列中间信号处理，用A/D转换器将模拟电压信号转换成数字信号。通过光隔离器件输入到单片机进行分析处理，最后输出处理结果。”

基于MEMS加速度传感器设计的胎儿心率检测仪在适当改进后能够以此为终端，做一个远程胎心监护系统。医院端的中央信号采集分析监护主机给出自动分析结果，医生对该结果进行诊断，如果有问题及时通知孕妇到医院来。该技术有利于孕妇随时检查胎儿的状况，有利于胎儿和孕妇的健康。

>> 汽车电子

MEMS压力传感器主要应用在测量气囊压力、燃油压力、发动机机油压力、进气管道压力及轮胎压力。这种传感器用单晶硅作材料，以采用MEMS技术在材料中间制作成力敏膜片，然后在膜片上扩散杂质形成四只应变电阻，再以惠斯顿电桥方式将应变电阻连接成电路，来获得高灵敏度。

车用MEMS压力传感器有电容式、压阻式、差动变压器式、声表面波式等几种常见的形式。

“而MEMS加速度计的原理是基于牛顿的经典力学定律，通常由悬挂系统和检测质量组成，通过微硅质量块的偏移实现对加速度的检测，主要用于汽车安全气囊系统、防滑系统、汽车导航系统和防盗系统等，除了有电容式、压阻式以外，MEMS加速度计还有压电式、隧道电流型、谐振式和热电偶式等形式。其中，电容式MEMS加速度计具有灵敏度高、受温度影响极小等特点，是MEMS微加速度计中的主流产品。”

微陀螺仪是一种角速率传感器，主要用于汽车导航的GPS信号补偿和汽车底盘控制系统，主要有振动式、转子式等几种。应用较多的属于振动陀螺仪，它利用单晶硅或多晶硅的振动质量块在被基座带动旋转时产生的哥氏效应来感测角速度。

例如汽车在转弯时，系统通过陀螺仪测量角速度来指示方向盘的转动是否到位，主动在内侧或者外侧车轮上加上适当的制动以防止汽车脱离车道，通常，它与低加速度计一起构成主动控制系统。

>> 运动追踪系统

在运动员的日常训练中，MEMS传感器可以用来进行3D人体运动测量，对每一个动作进行记录，教练们对结果分析，反复比较，以便提高运动员的成绩。随着MEMS技术的进一步发展，MEMS传感器的价格也会随着降低，这在大众健身房中也可以广泛应用。

“在滑雪方面，3D运动追踪中的压力传感器、加速度传感器、陀螺仪以及GPS可以让使用者获得极精准的观察能力，除了可提供滑雪板的移动数据外，还可以记录使用者的位置和距离。

在冲浪方面也是如此，安装在冲浪板上的3D运动追踪，可以记录海浪高度、速度、冲浪时间、浆板距离、水温以及消耗的热量等信息。”

>> 手机拍照领域

在MEMS Drive出现之前，手机摄像头主要由音圈马达移动镜头组的方式实现防抖(简称镜头防抖技术)，受到很大的局限。而另一个在市场上较高端的防抖技术：多轴防抖，则是利用移动图像传感器(Image Sensor)补偿抖动，但由于这个技术体积庞大、耗电量超出手机载荷，一直无法在手机上应用。

“凭着微机电在体积和功耗上的突破，较新技术MEMS Drive类似一张贴在图像传感器背面的平面马达，带动图像传感器在三个旋转轴移动。MEMS Drive 的防抖技术是透过陀螺仪感知拍照过程中的瞬间抖动，依靠精密算法，计算出马达应做的移动幅度并做出快速补偿。这一系列动作都要在百分之一秒内做完，你得到的图像才不会因为抖动模糊掉。”

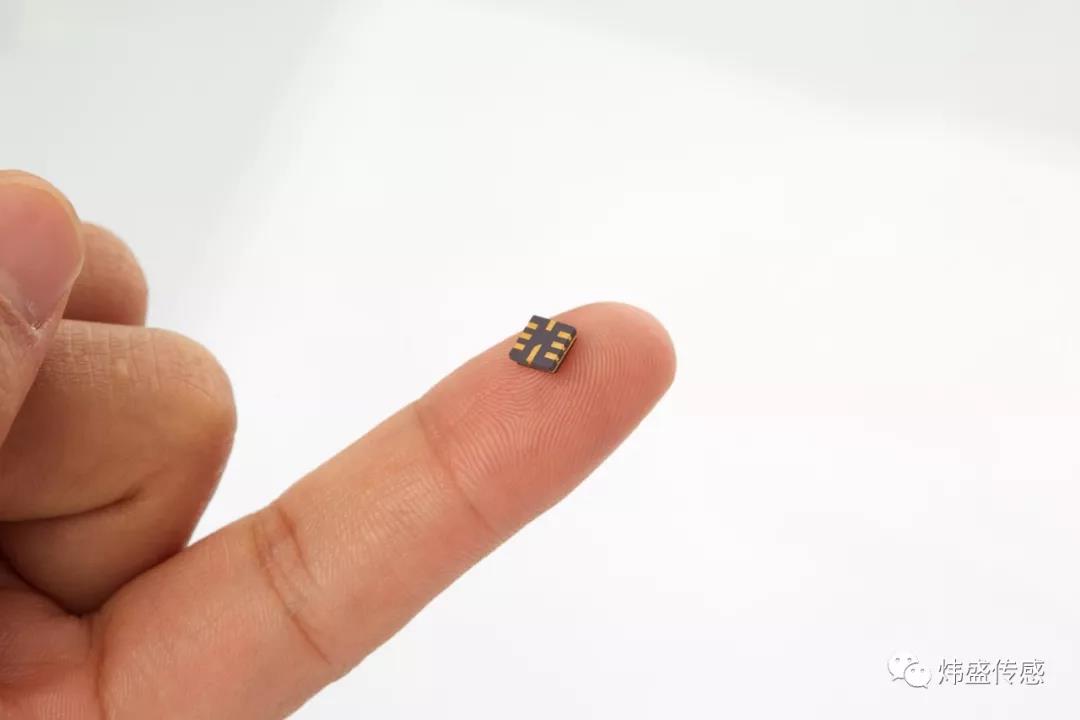

MEMS传感器是采用微电子和微机械加工技术制造出来的新型传感器。与传统的传感器相比，它具有体积小、重量轻、成本低、功耗低、可靠性高、适于批量化生产、易于集成和实现智能化的特点。同时，在微米量级的特征尺寸使得它可以完成某些传统机械传感器所不能实现的功能。

目前，全世界有大约600余家单位从事MEMS的研制和生产工作，已研制出包括微型压力传感器、加速度传感器、微喷墨打印头、数字微镜显示器在内的几百种产品，其中MEMS传感器占相当大的比例。
