热释电红外传感器模组的使用与调试

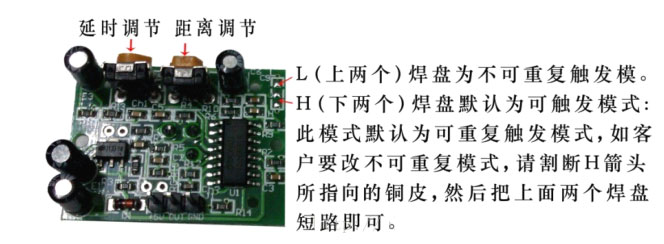

热释电红外传感器模组电路中有两个可变电阻，那么就可以通过调节这两个电阻的阻值来改变传感器的状态。分别是延时调节和距离调节.

信号电压：图中我们可以看到LH处的三个焊点，连接中间和上下两个中的一个可以触发不同的信号电压，如果是上两个的话，输出的电压信号就是低电压0V.也就是说平时没有人触发的时候输出信号为高5V，而有人来则是0V，产生下降沿信号。当连接的是下两个的话则为5V信号电压，当没人的时候是0V，有人过来变成5V。

延时调节：途中左边的电位器调节延时信号，如果你顺时针旋转，会让它的感应延时加长300秒，如果逆时针旋转，他会减短感应时间，大概变为500毫秒。这也就是说，当它检测到行人以后，输出的电压会变化成信号电压维持这么多的时间。

距离调节：顺时针旋转是增大感应距离，传感器的感应距离更大为7米，逆时针旋转会减小到3米。
